정전기발생기를 쓰면 좋은 이유를 찾아서 [10년 요약본2]

날씨가 갑자기 또 춥기 시작 했어요







정전기로 인연맺은지  직장생활에서 5년과 창업해서 10년



모두 합쳐서 15년동안 영업과 더불어 공부를 해와서인지



어설픈 공부가 아닌 실전에서 쓰여져야 하기 때문에



검증된 이론이 아니면 적을수 없는 부분이 있다 ..







시작을 해보자  제2탄



1탄을 보지 못했다면 여기 있다



https://funspark.tistory.com/2











1) 필름을 생산할때  칠러롤러라고 아는가 ?



대기업에서도 많이 상담을 했던 응용사례인데 오히려 넘 쉬운데 모르는 생산 부서가

많이 있어서 다시 올려봅니다

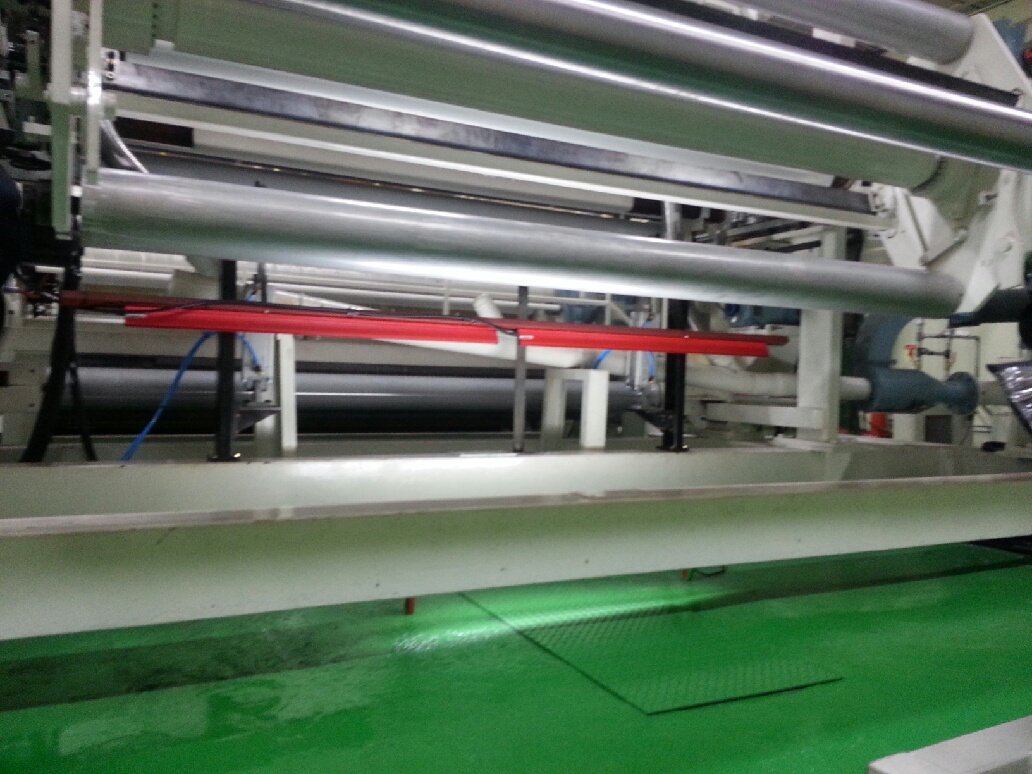

칠러롤러에 위에 정전기발생바

위의 사진처럼 실제 테스트를 하고 있는 곳인데

필름을 생산할때는 필름을 얇게 뽑아주는 캐스팅이라고 하는 부위에서

흘러 내린다 그러면 위의 사진의 큰롤러에 내려오겠지



이 큰 롤러를 칠러 롤(chiller roll) 이라고 부르지..

칠러롤안에는 그냥 일반 물이 들어가서 뜨거운 필름이 식혀줄때 문제가 생기지

바로 들뜸현상이 생기는데 뜨거운 필름이 차가운 면을 만나서 밀어내는 현상이라고

볼수 있습니다



그러면 정전기는 여기서 어떤 작용을 할까

빨간색 바가 있는데 거기서 정전기가 나온다 그러면 고전압을 필름을 인가시키면

정전기가 먹은 필름은 극성을 띄겼지 그러면 칠러롤과 필름사이에는 고전압의 전압의 차가

생겨서 접지와 고전압의 부착되는 힘이 작용한다

자료를 첨부한다 (유심히 보기 바란다)

EdgePinningIss4.pdf

0.32MB









2) 맛있는 김말이를 만들때 정전기 발생기를 어디에다 쓸까 ?



맛있는 김말이 먹고싶다

김은 구멍이 많기 때문에 일반종이나 필름과  면이 다르기 때문에

우리 주로 입으로 흡입할때

바람이 빠지지 않기 때문에 흡입을 하면

입에 잘달라 붙는다 ..



기계에도 입으로 흡입하면 잘붙을수 있는 콤푸레샤 압축공기로 흡입하는

흡착기를 볼수 있다



이때 흡착기는 공기가 샌다면 무용지물이여서  김처럼

구멍이 많은 제품을 운반할때 흡착해서 쓸수가 없는것이다



아하 그래서 정전기를 금속의 면적(?)에 일으켜서

잘 붙여서 운반할때 쓰일수 있도록 한것이다



여러번 테스트를 거쳐서 한 만큼 기쁨또한 큰것 같다

베트남에도 이 기계가 나가지 않았을까 생각한다 ...







3)여자분들이 좋아하는 마스크팩에 정전기를 사용했지..

여자분들 마스크팩 많이 사용하지 ..

중국사람들이 우리나라에서 마스크팩을 정말 많이 사갔는데

사드문제로 정말 이사업에서 힘겨워진 분들이  있었던걸로 기억이 난다





마스크팩 정전기사용례

마스크팩만들때  여러 기계들이 있을텐데 중국사람들의 수요를

맞추다 보니 정말 마스크팩 기계가 속도가 빨라야함을

느껴서 기계도 진화를 하면서 부족한 부분을 채워준게

정전기 발생기이다



마스크팩을 롤(roll)로 가져와서 이것을 금형 칼날로 펀칭하면서 따내는 방식으로

생산하다보니 따낼때 정전기가 없으면 칼날에 붙어서

계속 불량이 나겠지요

습기가 많을때도 정전기가 필요하겠지만  처음 가동할때는 정전기가

마찰에 의해 일어나지 않아서 처음 한시간은 정전기를

인가 해야지 기계를 작동할수 있단다...











4)오토리와인더 (auto rewinder) 알어 ? 몰러?



오늘은 필름에 대해서 많이 나오네 ..

필름을 캐스팅해서 생산하면 어디로 가냐면

리와인더(rewinder)란 기계로 가서 잘 말리겠지

한마디로 롤(roll)이되지..



생산현장으로 들어가보자 아래처럼 심각한 소리가 들리지

빠르게 필름을 감고 있지





이렇게 빠르고 그리고 사람이 들어가서 수작업을 할수 없겠지

수작업(?)에 대해서 알아 봐야지

필름이 롤이 많이 감기면 이걸 다른 지관이나 쇠관에 감아야 하는데

감는데 자동으로 감아주기위해서

양면테이프를 지관이나 쇠관에 붙여서

자동화를 해주지 하지만 이걸로 인해서 사람이 작업하기에도 귀찮고

또한 양면테이프로 인해서 얇은 필름이 약간 울통불통해지기때문에

좋지 않아..



그래서 여기서 자동으로 리와인더에 정전기를 이용해서 지관에 필름을 컷팅하고서

잘 붙여서 리와인딩(즉 감는다)을 하는겁니다



사진과 자료를 첨부한다



Charging_Bar_on_Automatic_Winder_Iss_2.pdf

0.07MB
