주문형 방폭팬(FAN)을 특수 제작 수입

국내에서  방폭팬에 대해서  관심이 뜨거운 가운데  필수적으로

필요한데  제작하는 곳이 그리 많지 않아서

주로 문의를  방폭 팬의 사양이 다양한 부분인데

그런 부분을 50년동안 잘 책임지고  제조를 하고 있는 업체가  있습니다

www.aircontrolindustries.com/industrial-fans-blowers/explosion-proof/

Explosion Proof Fans + Blowers | Industrial Fans | ACI Ltd



대구업체중에  국내 기계제작해서 해외에 납품하는 회사에서

스트로폼을 만드는 기계에  방폭지역에 설치하는  방폭팬을  납품할때에

먼저 까다로운 조건을 잘 맞추기위해서

사전작업과  어떤 모터와 잘 호환이 될지를 조사를 한후에

인증서까지도  잘 나와서 납품을 한적이 있습니다





ACI 사는

방폭형 팬 제품군은 열악한 환경에서 작동하도록 설계되었습니다.  신뢰할 수있는 산업용 팬을 생산하기 위해 품질 제조와 엄격한 테스트를 결합합니다. 카탈로그에는 ATEX Directive 및 IECEx 표준의 요구 사항을 충족하도록 제조 된 100 개의 방폭 팬이 있습니다.

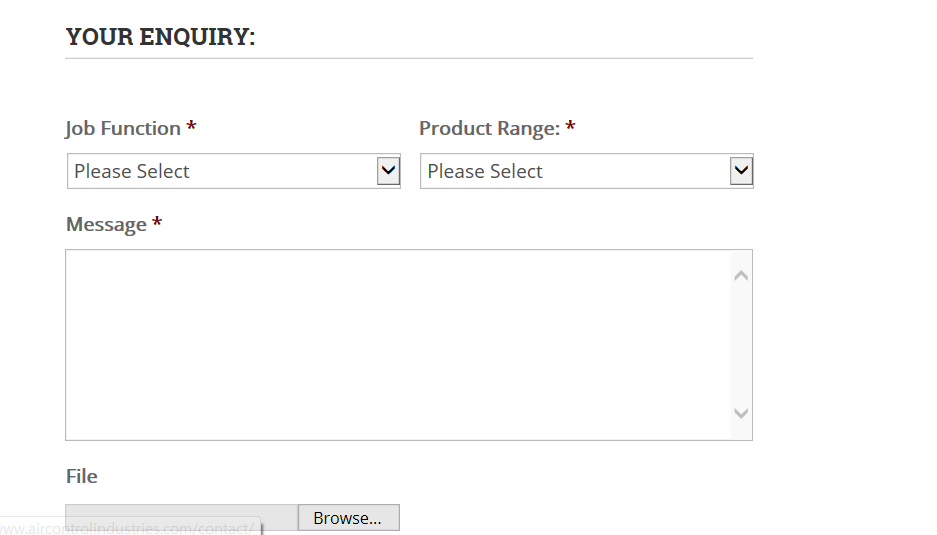

문의는 위험 지역 프로젝트에 필요한 세부적인 접근 방식을 이해하는 전담 응용 프로그램 팀이 처리합니다.



이래서 주문형이 가능하다고 볼수 있습니다

표준적인 방폭제품이 있기도 하지만

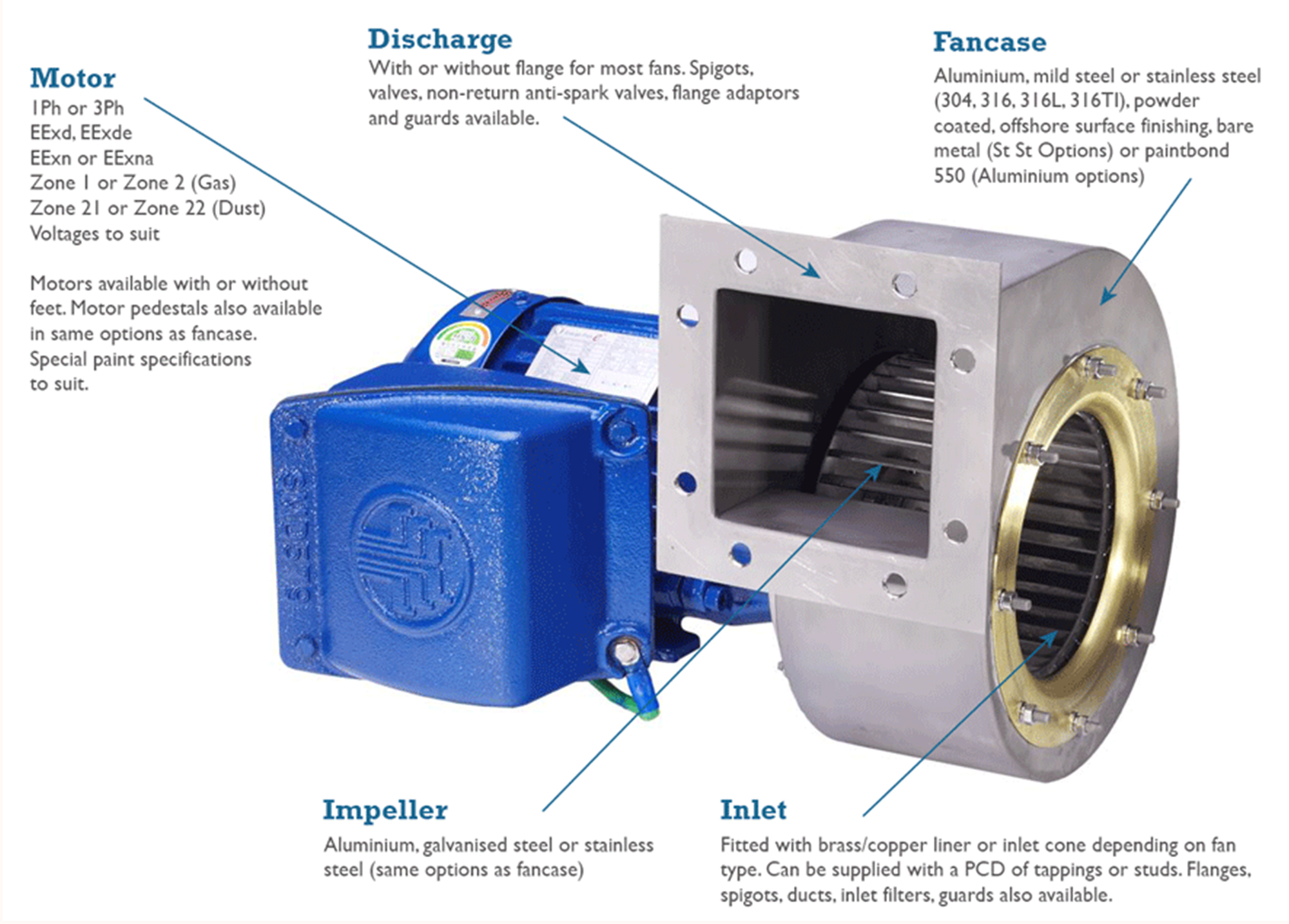

KEY FEATURES

• Flow rates up to 200,000 M³/hr
• Pressure up to 150mBar
• Motors Including:
  – Increased Safety Motors (EExe)
  – Flameproof (EExd)
  – Non-Sparking (Ex N)
  – 1Ph or 3Ph versions
  – Others available upon request
• Voltage and Special Paints to suit
• Fan-case options:
  – Aluminium, Mild Steel, Stainless Steel (304, 316, 316L, 316TI)
  – Powder coated, offshore surface finish or paintbond 550 (aluminium options).



방폭 팬 및 송풍기는 대기 중에 가연성 또는 가연성 물질이있는 잠재적 위험 지역을 위해 특별히 설계되었습니다.

위험한 지역이나 장소는 대기 내에 있거나 운반되는 가연성 또는 가연성 액체, 먼지 또는 가스로 인해 화재 나 폭발의 위험이있는 지역 일 수 있습니다.



이것은 가연성 일 수있는 밀가루와 같은 미세 분말, 또는 메탄 또는 수소 가스와 같은 고 휘발성 기체 화합물을 포함 할 수있다.



전기 장비도 사용하는 경우 화재 나 폭발의 위험이 훨씬 높아집니다.



방폭 팬은 모든 산업 응용 분야의 거의 모든 산업에서 발견 될 수 있으며 연소에 실패하지 않도록 설계되었습니다.보다 구체적으로 팬 또는 송풍기가 연소되면 외부없이 폭발을 견딜 수 있어야합니다



ATEX / IECEx 란 무엇입니까?

1994 년에 처음 도입 된 ATEX 지침은 1996 년 영국 내에서 법률이 되었습니다.

폭발 위험이있는 환경의 보호 시스템 및 장비에 적용되며 이러한 필수 건강 및 안전 요구 사항은 ATEX 2014 / 34 / EU라고하지만 일반적으로 현재 EU 법률 인 ATEX 지침입니다.

오늘날 EU 회원국 내에 설치하기위한 전기 또는 기계 장비는 폭발 위험이있는 표준을 준수해야합니다. 따라서 ATEX 지침은 유럽 경제 지역 내에서 판매하기위한 법적 전제 조건입니다.



그러나 IECEx 표준은 최대 국제 승인을 제공하며 가능하면 고객이 동시에 두 제도에 대한 인증서를 발급하도록 선택할 수 있습니다.

IECEx는 국제적으로 인정 된 IEC 표준 준수를 입증하는 수단을 제공하는 자발적인 시스템입니다.

IEC 표준은 많은 국가 승인 체계에 사용되므로 IECEx 인증을 사용하여 국가 준수를 지원할 수 있으므로 대부분의 경우 추가 테스트가 필요하지 않습니다.

CSA 그룹은 이 ACI 프로젝트에 대한 인증 서비스를 제공했습니다.



ACI사와 블루스파크는 어떤 서비스를 제공하는지요 ?

ACI는 수년간 가스 및 먼지 위험이있는 그룹 II 장 비용 산업용 팬을 생산해 왔으며,

특히 석유 화학, 석유 분야의 전 세계 기업을위한

ATEX 등급 공기 이동 장비의 선도적 인 공급 업체 및 제조업체로 명성을 쌓았습니다.



가스 및 제약 산업. ATEX 지침에 대한 ACI의 준수는 수년에 걸쳐 고사양, 해외 애플리케이션 및 기타 위험한 환경 애플리케이션으로 이어졌으며 점점 더 글로벌 고객층에게 혁신적이고 효과적인 솔루션을 지속적으로 제공하고 있습니다.



지역별로 상담자가 있어요





방폭제품 개요를 보자면 ~~

산업용 팬에는 움직이는 부품 (임펠러)과 전원 공급 장치 (모터)가 있으므로

이러한 제품은 잠재적 인 발화원으로 식별되었으며

오늘날 팬 제조에 대한 표준 지침이 있습니다. 위험한 지역에서 사용됩니다.

현재 ACI는 Category 2G (Zone 1-gas), 2D (Zone 21 – dust) 및 Category 3G (Zone 2-gas) 또는 3D (Zone 22-Dust)에 산업용 팬을 제조합니다.

ACI의 ATEX 팬은 스테인레스 스틸, 연강, 알루미늄 및 플라스틱을 사용하여 제조 할 수 있으며 디자인 엔지니어 팀은 대기 중에 존재하는 물질에 따라 올바른 재료를 선택합니다.

모든 ACI ATEX 팬은 철저히 테스트 및 평가되어 설계 기능이 다음 표준의 모든 필수 요구 사항을 충족하는지 확인합니다.

BS EN 14986 : 2017 폭발 위험이있는 환경에서 작동하는 팬 설계,

BS EN ISO 80079-36 : 2016 및 BS

EN ISO 80079-37 : 2016 – 폭발성 대기에서 사용하기위한 전기가 아닌 장비.





폭발적인 환경

방폭 팬 ATEX 지침에 대한 ACI의 준수는 수년에 걸쳐 고사양,

해외 애플리케이션 및 기타 위험한 환경 애플리케이션으로 이어졌으며

점점 더 글로벌 고객층에게 혁신적이고 효과적인 솔루션을 지속적으로 제공하고 있습니다.



적용례에 대해서 몇가지 살펴 봅니다



방폭 팬 장치를 사용하는 방법의 예는 다음과 같습니다. •

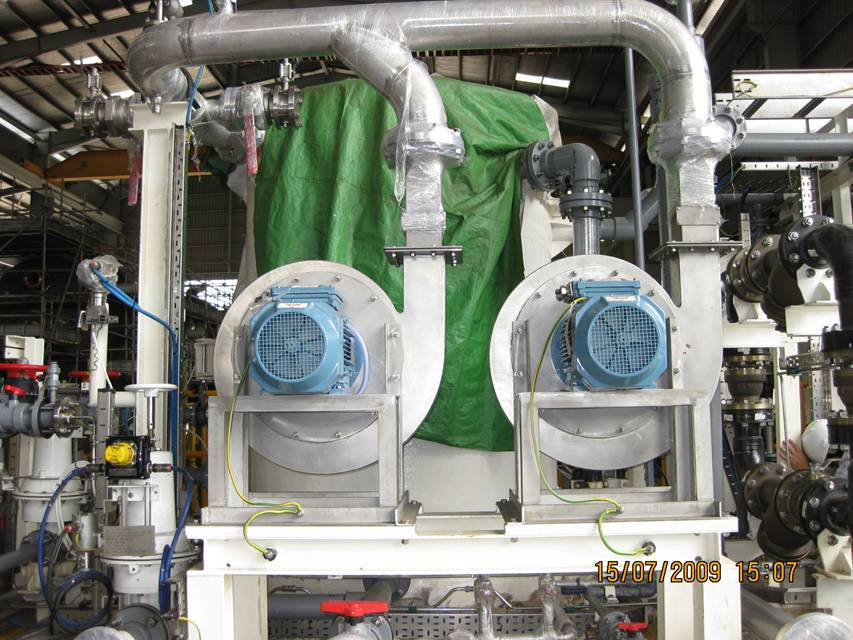

수소 희석 – ACI의 ATEX 등급 방폭 팬의 주요 응용 분야 중 하나는 전기 염소 처리 공정 내 수소 희석입니다. 이는 차아 염소산 나트륨 용액이 냉각수 시스템의 투여 및 해수 처리를 포함한 다양한 목적으로 사용되는 석유 및 가스 (해양 플랫폼), 폐수 처리장, 담수화 및 화학 공장 내에서 일반적으로 사용되는 공정입니다. 유정 가압. 공정의 핵심 요소는 차아 염소산염이 생산 공정의 끝에서 저장 용기로 들어가기 직전에 수소 함량의 희석입니다. 이는 액체가 연쇄 파이프를 통해 공급관으로부터 용기로 캐스케이드 될 때 배출되는 비 연속 수소를 배출함으로써 달성된다. 배출 과정은 저장 용기에서 차아 염소산염의 표면을 가로 질러 고압으로 많은 양의 공기를 송풍함으로써 영향을 받는다. 이 공기는 용기로부터 수소 가스를 배출하여 벤트 파이프를 통해 안전한 높이로 분산된다.

ACI 방폭 팬은 해양 석유 굴착 장치의 시추 공정 ATEX 등급 방폭 팬은 전기 염소 처리 과정에서 수소 희석에 사용됩니다.

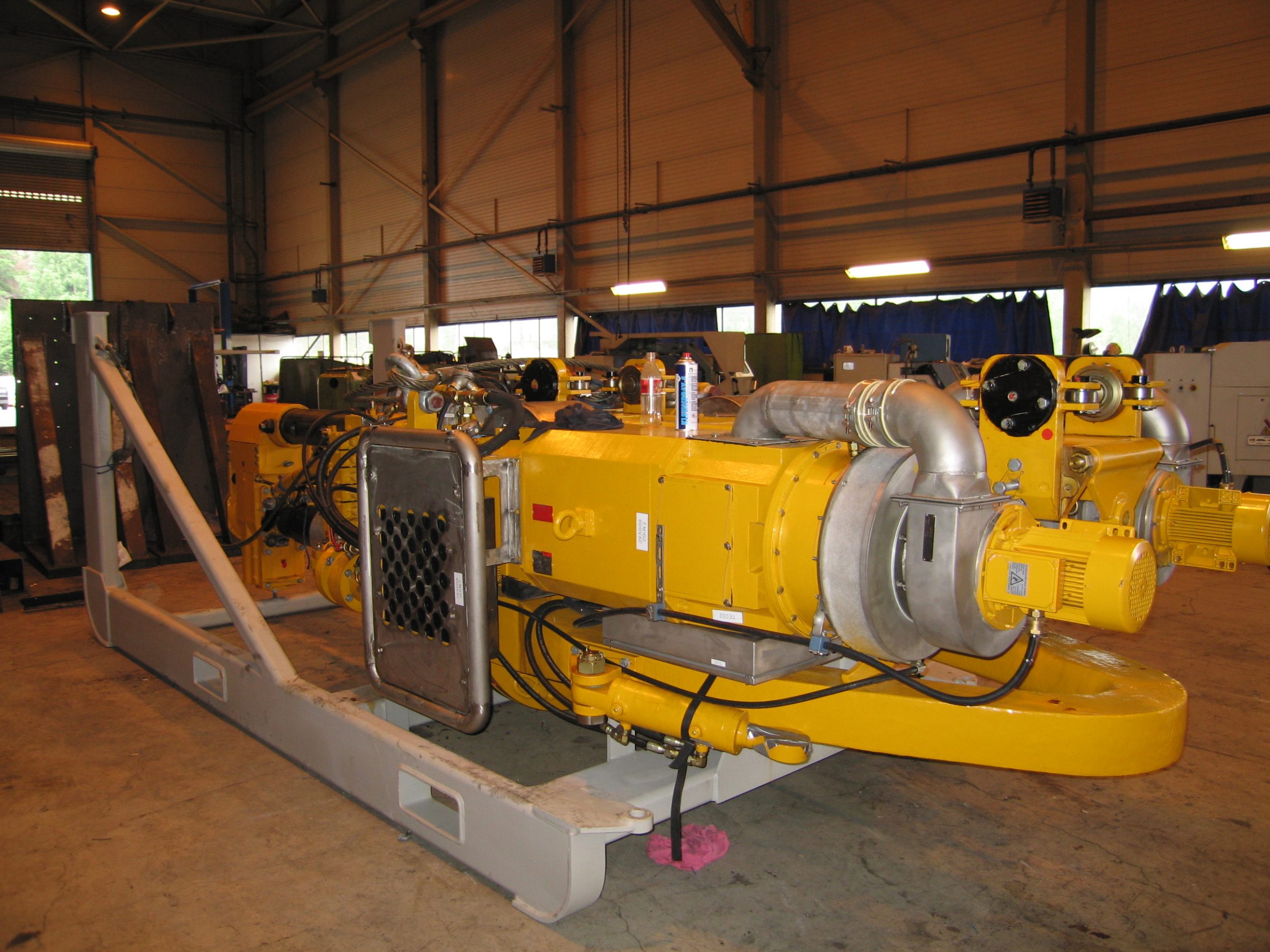

• 탑 드라이브 모터 냉각 – ACI의 방폭 팬은 해상 석유 굴착 장치에서 드릴링 과정에서 탑 드라이브 모터를 냉각하는 데 사용됩니다. 드릴링 과정에서 드릴 스트링을 회전시키는 데 사용되는 상단 드라이브는 리그의 데릭 또는 마스트에 매달려있는 모터입니다. 이 파워 스위블은 최대 1,000 마력을 자랑하며 드릴 스트링이 조여지는 샤프트를 돌립니다. 과열 문제를 피하려면 사용 된 모터 크기 때문에 이러한 모터 자체를 냉각시켜야합니다.   방폭형 팬 및 송풍기는 수직, 수평 또는 원격 응용 분야의 다양한 유형의 드릴링 모터에 사용할 수 있습니다. 중량 게이지 강철로 제작 된 ACI 장치는 수년간의 연속적인 내구성을 견딜 수 있습니다.







또한 방폭 링블로워 타입이 제작 되었습니다
